光刻機：納米級曝光的“精準舞者”

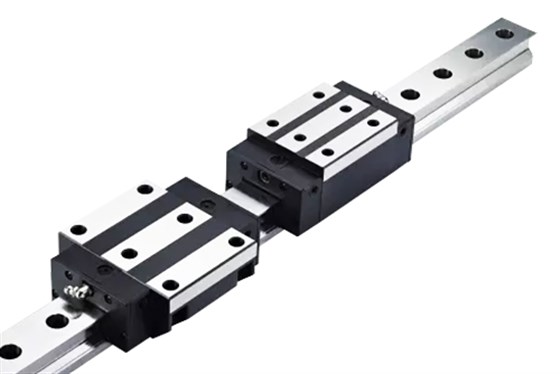

光刻工藝是半導體制造的“心臟”，其核心在于將電路圖形以納米級精度投射到晶圓表面。直線導軌在此過程中扮演著“舞臺導演”的角色：通過超精密導軌系統，光刻臺在X/Y軸方向?qū)崿F(xiàn)納米級平穩移動，配合空氣軸承與伺服系統，確保曝光過程中芯片對位誤差小于1μm。例如，某型號光刻機采用滾珠式直線導軌，其重復定位精度達±0.1μm，有效避免了圖案偏移，為7nm及以下制程的良率提升提供了硬件保障。
晶圓搬運系統：無塵環境中的“高速列車”
在半導體制造的“無人化工廠”中，晶圓需在光刻、蝕刻、清洗等數十個工藝環節間高頻切換。直線導軌驅動的搬運機器人或傳輸平臺，以無塵、無抖動、高速的特性成為晶圓搬運的“主動脈”。以300mm晶圓傳輸為例，某企業開發的磁懸浮直線導軌系統，通過封閉式結構與無塵潤滑技術，將傳輸速度提升至2m/s，同時將顆粒污染控制在Class 1級別以下，滿足了先進制程對潔凈度的嚴苛要求。
檢測與量測設備：缺陷識別的“火眼金睛”
半導體檢測環節對運動控制系統的精度與響應速度提出極致挑戰。無論是表面缺陷檢查還是關鍵尺寸量測，檢測頭均需在晶圓表面以毫米級間距高頻掃描，且每次掃描位置必須高度一致。直線導軌通過高剛性結構與閉環控制技術，確保平臺在高速移動時仍具備出色的抗震性和重復精度。例如，某AOI光學檢測設備采用滾柱式直線導軌，其抗彎剛度提升30%，使檢測分辨率突破0.1μm，助力先進封裝技術中微凸點（Micro Bump）的缺陷識別率提升至99.99%。
刻蝕與薄膜沉積設備：工藝均勻性的“隱形守護者”
在等離子刻蝕機和化學氣相沉積（CVD）設備中，晶圓需在多個處理腔體間往復轉移。直線導軌通過極小的運行間隙和摩擦阻力，確保傳輸臂以最小誤差執行快速移動，避免晶圓表面污染和損傷。某企業開發的真空兼容直線導軌，采用陶瓷涂層與特殊密封結構，可在高真空環境下連續運行2萬小時無故障，同時將刻蝕均勻性偏差控制在±1.5%以內，顯著提升了芯片電性能的一致性。
從光刻機的納米級曝光到檢測設備的亞微米級掃描，直線導軌以“隱形專家”的身份貫穿半導體制造全流程。隨著3D封裝、EUV光刻等技術的演進，未來直線導軌將向智能感知、動態補償、零摩擦等方向突破，為半導體設備邁向更高維度的自動化與智能化提供核心支撐。
